[절토부 옹벽 공법]
국내 지형조건상 자연 지반의 일부를 깎아서 부지를 형성하는 것은 거의 필수적인데요!
절토나 성토 후 지반에 적용되는 옹벽은 작용하는 토압에 대해서
파괴 등 많은 문제에 대하여 안전하도록 설계되어야 합니다.
: 원지반 강도를 최대한 보호하며 보강시키는 공법
PEM (Prestressed Earth Method) 옹벽

- 보강재로 Earth Bolt를 시공하고, 전면판으로 PC 판넬 사용 후 Prestress 도입하여 토체 형성시키는 보강 공법
✔ 주로 급경사 구간의 비탈면 보강에 적용
✔ 패널의 부분파손시에는 교체가 불가능
PAP (Prestressed Anchor & Precast Panel) 옹벽

- 앵커와 pc판넬을 이용하여 예상 파괴토체를 견고한 지반에 정착시켜 자면을 안정화하는 공법
✔ 영구 앵커 공법과의 조합으로 사면과 구조적 안정이 탁월
✔ 곡선부 도입시엔 꺾임 현상 발생
네일합벽 옹벽

- 지반 절취 후 네일과 철근을 결합한 철근 콘크리트 옹벽을 설치하는 공법
✔ 절취토량의 절감으로 자연훼손 취소화
✔ 현장타설 공정으로 현장근로자 인원이 많이 필요
PRN (Passive Reinforced Nail-Wall) 옹벽

- 굴착된 지반에 네일링으로 보강 후 커플러와 연결 바를 통하여 보강토옹벽 블록과 체결하여 벽체를 설치하는 공법
✔ 선형 대응력 양호
✔ 네일과 전면블록 연결 시 주의 필요
✔ 배면 공정이 많아 숙련된 기능공 요구

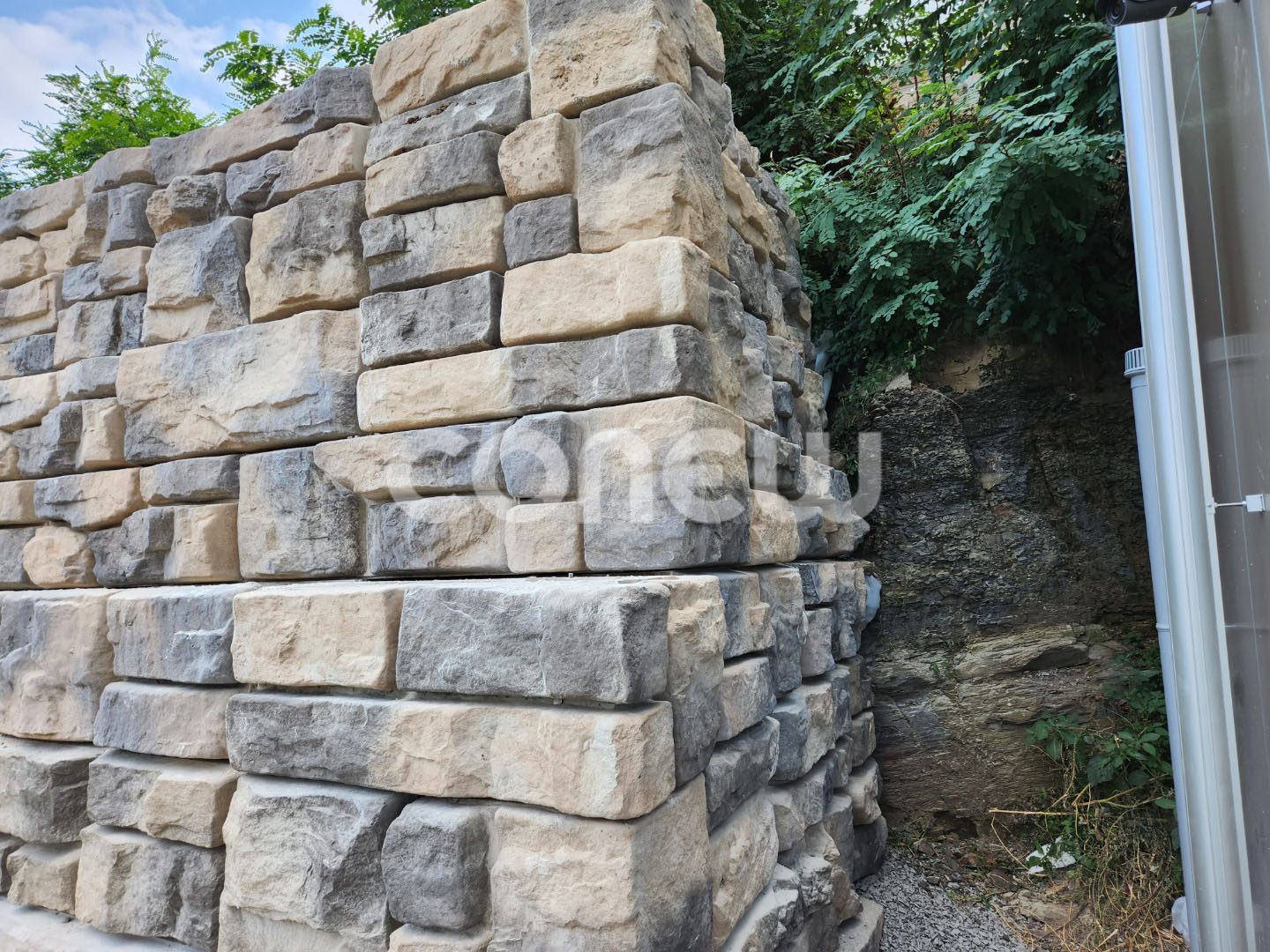

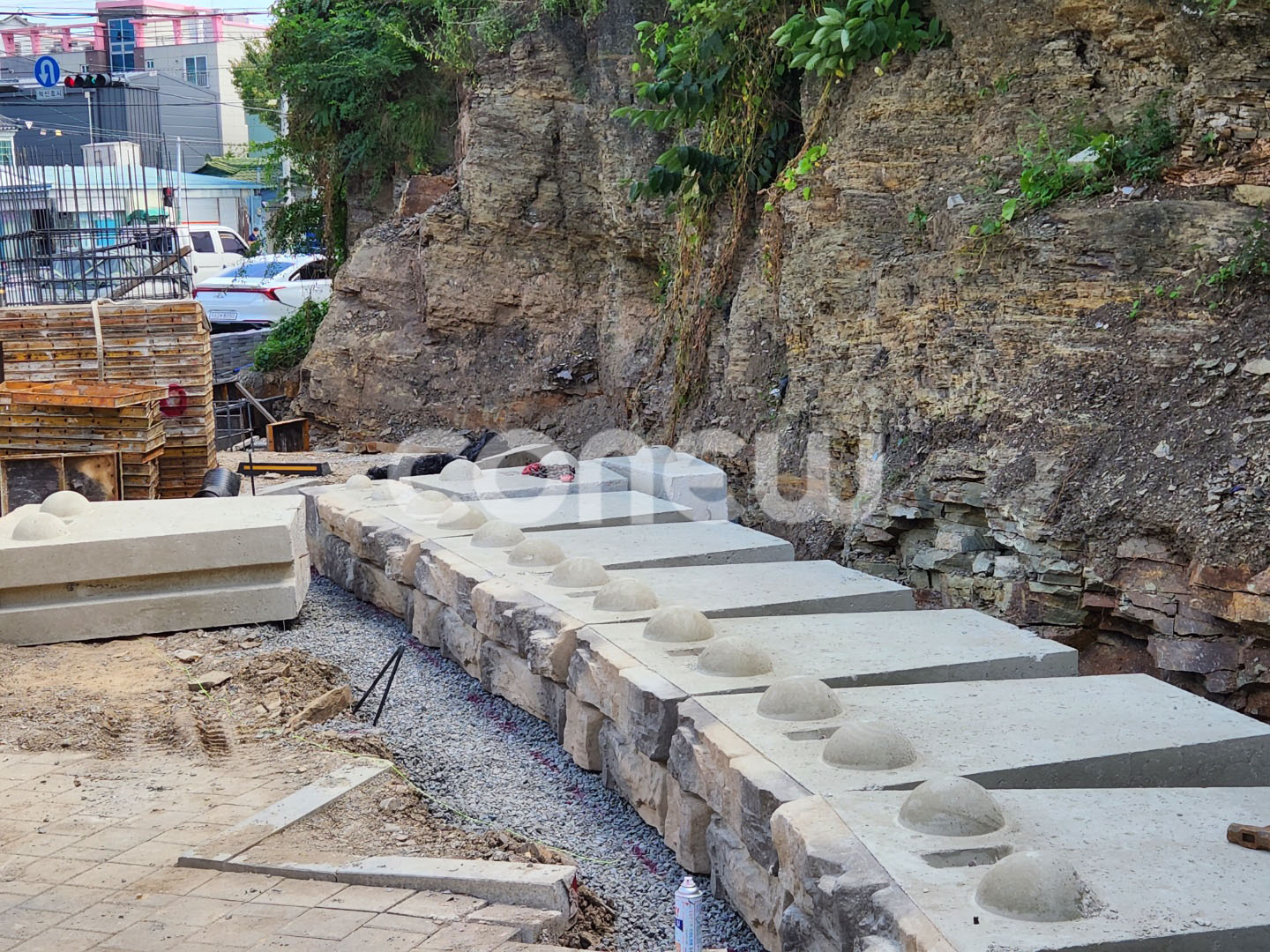

중력식 경관 옹벽


- 1톤의 블록 자체하중과 전단키를 이용하여 토압에 저항하는 공법
✔ 지반 보강재 (그리드, 앵커 등) 불필요
✔ 부분보수, 재시공 및 재활용 가능 (유지보수 비용 절감)
* 절토부 적용 옹벽 비교표
구 분 | 중력식 옹벽 | PEM 옹벽 | PAP 옹벽 | 네일합벽 옹벽 | PRN 옹벽 |
시 공 전 경 | ![]() |
![]() |
![]() |
![]() |
![]() |
공 법 | ▪ 블록 자체하중(1톤)과 전단키 이용 ▪ 지반 보강재 등 기타 부자재 불필요 |
▪ Earth Bolt 시공하고, PC 판넬과 체결한 후 Presstress 도입 | ▪ Anchor와 Panel을 이용하여 예상 파괴 토체를 견고한 지반에 정착 | ▪ 절취토공 및 되매움 작업없이 네일과 철근을 결합하여 철근콘크리트 옹벽을 구축한 공법 | ▪ 굴착된 지반에 네일링으로 보강 후 커플러와 연결Bar 통해서 보강토 블록과 체결하여 벽체 설치하는 공법 |
안 정 성 | ▪ 배면에 골재 배수층으로 배수(수압)에 탁월 ▪ 내진등 동하중과 부등침하 우수 ▪ 집중호우 시 or 하천, 수변구간에도 동일단면으로 안전성 유지 |
▪ 패널의 Earth Bolt를 이용한 절토면과 압착되어 사면의 안정성 우수 ▪ 벽체의 전체적인 전단 저항력 및 활동 저항력을 증가시켜 사면 변위 억제 |
▪ 벽 배면의 뒤채움재로 무근콘리트 사용으로 보강재(Anchor)에 의한 충실한 타설이 곤란하고 양생확인이 곤란
▪ 보강재(Anchor)의 릴렉세이션으로 인장력 감소시 재 긴장이 필요
|
▪ 네일과 옹벽이 일체로 거동하는 구조체로 사면보강에 우수 ▪ 수평배수공 설치로 옹벽에 가해지는 수압 최소화로 안전성 우수 |
▪ 네일과 보강토 블록을 체결하여 토압에 저항하는 형식으로 다단계 설치 우수 ▪ 수평배수공 미설치시 별도의 배수시스템 도입으로 수압을 배제 |
시 공 성 | ▪ 조립식 공법 ▪ 공종이 단순해 시공속도 보강토의 약 3~5배 ▪ 시공을 위한 굴착최소화(1.5m)가능 → 부지이용효율 극대화 ▪ 절,성토 모든 지반에 적용 가능 ▪ 계절에 무관한 시공 |
▪ Top-Down방식 시공 가능 ▪ 전면이 PC 판넬로 현장타설 콘크리트보다 곡선선형 계획 시 다소 불량 ▪ 패널 및 뒤채움의 변형방지를 위한 별도 공정으로 시공이 다소 복잡 |
▪ Top-Down방식 시공 가능 ▪ 패널의 대형화로 크레인장비 운영시 안전요원 배치 필요 ▪ 현장 지반조건에 맞는 보장재(Anchor) 설치범위를 사전에 확인 필요 |
▪ 자연사면에 굴착없이 단계적으로 네일 천공 및 벽체 철근조립, 거푸집조립, 콘크리트 타설로 1차 시공 완료 ▪ 긴장 도입은 양생을 확인한 다음 시행 |
▪ 네일과 연결Bar 상호 위치관계도를 사전에 파악하여 시공물량과 일치한지 확인 필요 ▪ 철재제품이 주요 구조체이므로 부식방지에 각별한 시공 및 관리가 요구됨 ▪ 블록파손시 부분보수 곤란 |
경 관 성 | ▪ 자연석 같은 질감과 색상 ▪ 다양한 패턴 및 색상은 주변 환경에 맞추어 자연스럽게 디자인 가능 |
▪ 그레이 계열의 벽면 채색으로 모던함과 단순함으로 벽면의 자연스러운 경관성 도출 | ▪ 옹벽상단에 식생으로 도심 속 정원같은 조성 가능 | ▪ 벽면이 현장타설이므로 거푸집 문양 도입 가능 ▪ 별도의 문양패널 부착으로 도심경관과 조화로운 경관연출 가능 |
▪ 소형블록 채택으로 다채로운 채색 가능 ▪ 지자체 로고 및 다양한 이미지 연출로 경관성 탁월 |
특 징 | ▪ 유지보수 비용 절감, 부분보수 재시공 및 재활용 가능 ▪ 수직, 계단식 등 다양한 단면과 곡선, 직선 등 자유로운 선형 가능 |
▪ PC패널을 이용하여 지반의 압축력 도입 ▪ 패널의 부분파손시 교체가 불가능 ▪ 비탈면 최소화 |
▪ Anchor의 Pre-stress에 의한 사면보강효과 탁월 ▪ 대형 PC패널의 도입으로 공기 단축 ▪ 곡선부 도입시 꺾임현상 발생 |
▪ 절토량 최소화로 자연훼손 최소화 ▪ 현장타설 공정으로 노동집약적이고 현장근로자 인원이 많이 필요 |
▪ 네일과 전면블록 연결시 주의 필요 ▪ 옹벽 축조시 선형 대응력 양호 ▪ 배면 공정이 많아 숙련된 기능공이 요구 |
공 사 기 간 | 최소 30㎡ / 일 | 최소 20㎡ / 일 | 최소 25㎡ / 일 | 최소 15㎡ / 일 | 최소 40㎡ / 일 |
